Générateurs Vapeur MA16

Description

Générateur vapeur MA 16 – Automatique

  • Débit vapeur de 9.8 à 25.7 kg par heure – 6,9 à 18 Kw
  • Pression vapeur d’utilisation : 0.5 bars ou réglable de 1 à 7 bars
  • Puissances de chauffe possibles : Voir ci dessous
  • Autonomie illimitée par alimentation en eau automatique
  • Fonctionnement entièrement automatique
  • Catégorie 3 et modèle non soumis à présence humaine permanente

3 modèles possibles :

  • Corps de chauffe en ACIER CARBONE : Vapeur industrielle
  • Circuit eau/vapeur en ACIER INOX 304 + Laiton
  • Circuit eau/vapeur 100% en ACIER INOX 304

→ Voir Fiche Technique

Options :

  • Réservoir d’alimentation en eau externe
  • Vannes et électrovannes vapeur
  • Vanne motorisée pour réglage débit vapeur avec signal 4/20 Ma
  • Régulation de température d’un process
  • Régulation d’humidité d’un process
  • Tensions électriques spécifiques
  • Traitement d’eau : adoucisseurs d’eau et osmoseurs
  • Kit vapeur sèche pour obtenir une vapeur sèche à 98 %

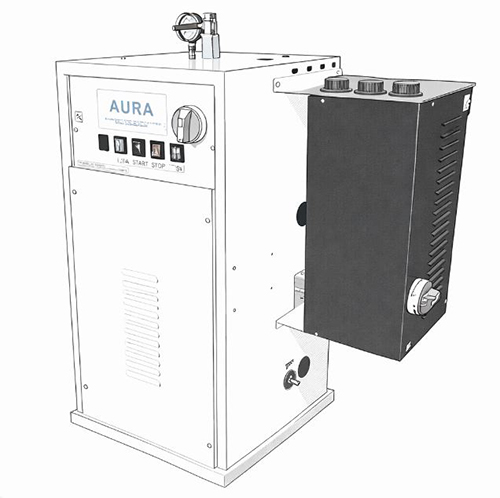

  • Surchauffeur vapeur pour obtenir vapeur sèche à 100%
  • Débitmètre vapeur : mesure du débit vapeur en Kgs/heure
  • Réservoir pour récupération des condensats (bâche à eau)
  • Réservoir de refroidissement : la règlementation impose de ne pas rejeter d’eau chaude avec une température supérieur à 35°C (cas de la vidange du générateur, chaudière)
  • Kit de réglage de pression vapeur externe manuel
  • Tuyauterie vapeur rigide en inox, filetée, à la longueur désirée
  • Isolation thermique de la tuyauterie vapeur
  • Flexible vapeur inox à la longueur désirée
  • Tuyauterie vapeur souple qualité alimentaire 160°C maximum, 6 bars maxi
  • Eléments du réseau vapeur : purge automatique condensats, purge air, soupape vapeur de sécurité, anti-vide, vanne vapeur
  • Thermomètres inox vapeur, manomètres vapeur
  • Le Skid permet un gain de temps à l’installation. Le skid est composé d’un châssis support palettisable en inox 304.
    Sur ce châssis on peut installer le générateur de vapeur, la bâche à eau, le réservoir de refroidissement et le traitement d’eau (adoucisseur). L’ensemble est connecté, testé et prêt à fonctionner.
  • Skid mobile avec roulettes
  • Support sur pieds
  • Support mobile avec roues axe inox pour générateur

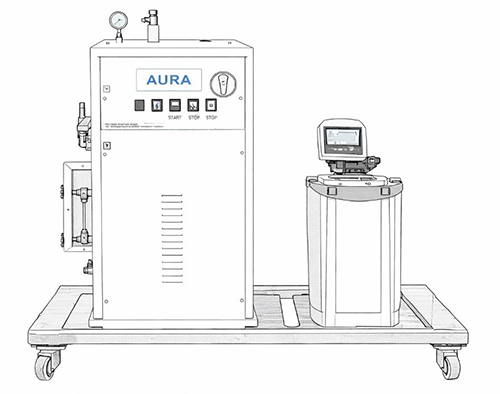

  • Support mobile avec roues axe inox pour générateur + adoucisseur

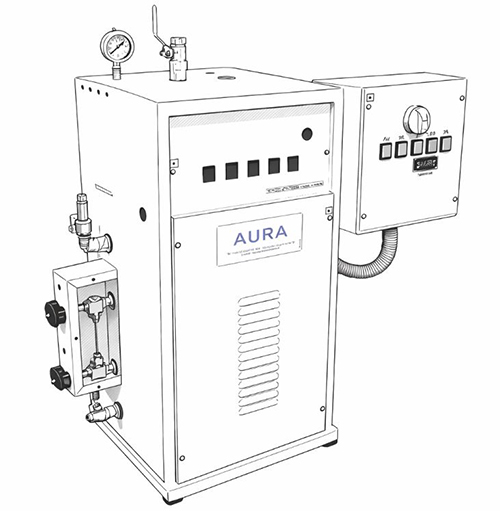

  • Armoire électrique séparée (si température ambiante supérieure à 30°C ou besoin d’ajouter raccordements automates, prises d’infos pression température…)
  • Pressostat manuel externe permettant un réglage rapide de la pression de sortie
  • Sécurités supplémentaires : pression vapeur, température…
  • Régulation de température, d’hygrométrie du besoin…

Technique

→ Voir Fiche Technique

  • Soupape 8 bars (acier ) ou 7.8 bars (inox)
  • Débit vapeur MAXIMUM : 25.7 kg/heure pour 18 KW
  • Cuve chaudière de 15 litres
  • Puissances possibles : 6.9 – 9 – 10,5 – 12 – 15 – ou 18 Kw
  • Sorties vapeur 1/2″ femelle par vanne 1/4 de tour
  • Entrée retour de condensats
  • Pompe d’alimentation incorporée
  • Manomètre de pression vapeur
  • Vidange eau par vanne à boisseau.

Dimensions : 445 x 445 x 960 mm
Poids non remplie : 74 kgs
Température de stockage : -20 à + 50 °C
Température de travail : +5°c à + 80 °C

  • Puissances possibles pour ce modèle avec 1 groupe de résistances :
Puissance choisie en Kw Production de vapeur en Kg/heure
6.9 Kw 9.8 Kgs/h
9 Kw 12.8 Kgs/h
10.5 Kw 15 Kgs/h
12 Kw 17.1 Kgs/h
15 Kw 21.4 Kgs/h
18 Kw 25.7 Kgs/h



Photos


Retour sur Generateurs vapeur WP Retour sur le site Generateurs vapeur WP

DEMANDE DE DEVIS GENERATEURS DE VAPEUR MA6-MA16
- 1° Saisir la quantité produit
- 2° Saisir vos coordonnées au bas de cette page
- 3° Cliquer sur le bouton 'DEMANDER UN DEVIS"

GENERATEURS DE VAPEUR - 1 à 8,5 bars

GENERATEUR VAPEUR Simbali - 2,8 bars ou 4,5 bars - 2 ou 2,8 kgs/h

Générateur de vapeur chaudière inox 4 litres 1,4 ou 2 kw - 2,8 ou 4,5 bars
Remplissage d'eau automatique avec réservoir de 10 litres - 230 V 50 Hz

GENERATEUR VAPEUR Simbali - 2,8 bars ou 4,5 bars - 2 ou 2,8 kgs/h
Référ. Désignation Quantite Délai
26146 MA4 - 1,4 KW - 2,8 bars - 2 kg/h
Chaudière INOX 304 - 4 L - 230 V mono
- Remplissage eau à partir du réservoir d'eau interne de 10 litres
en stock
37772 MA4 - 2 KW - 2,8 bars - 2,8 kg/h
Chaudière INOX 304 - 4 L - 230 V mono
- Remplissage eau à partir du réservoir d'eau interne de 10 litres
4/5 semaines
32930 MA4 - 2 KW - 4,5 bars - 2,8 kg/h
Chaudière INOX 304 - 4 L - 230 V mono
- Remplissage eau à partir du réservoir d'eau interne de 10 litres
4/5 semaines

GENERATEUR VAPEUR MA 6 - 4 à 8 kg/h - 7 bars

Idéal pour recherche, laboratoire, applications vapeur..... - Débit vapeur jusqu'à 8,4 kg/heure - Corps de chauffe acier ou inox 304 - Pression vapeur 7 bars ajustable avec kit réduction de pression
- Raccordement 230V mono ou TRI 400 V pour toute la gamme
- Dim. 550x440x980mm-Poids emballé 89 kg
- Nombreuses options possibles

GENERATEUR VAPEUR MA 6 - 4 à 8 kg/h - 7 bars
Référ. Désignation Quantite Délai
25630 MA 6 - Générateur de vapeur industrielle - ACIER - Pression vapeur 4 à 7 bars - 6 kW - 8,4 kg/h
Corps de chauffe en ACIER - Circuit EAU laiton + acier
- Capacité 5 L - TRI 400 volts +N
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pression possible 0,2 à 1 bar ou 0,5 à 4 bars avec kit réduction de pression (option) 		5/6 sem.
25049 MA 6 - Générateur de vapeur - INOX + LAITON - Pression vapeur 4 à 7 bars - 6 kW - 8,4 kg/h
Chaudière INOX 304 et circuit eau CUIVRE
- Capacité 5 L - TRI 400 volts + N
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pression possible 0,2 à 1 bar ou 0,5 à 4 bars avec kit réduction de pression (option)
 		En stock
26456 MA 6 - Générateur de vapeur - 100 % INOX - Pression vapeur 3 bars- 6 kW - 8,4 kg/h
Chaudière INOX 304 + circuit eau + vapeur 100% INOX 304
- Capacité 5 L - TRI 400 volts + N
- Alimentation sur réseau eau uniquement avec pression mini 3 bars
 		5/6 sem.
MA 6 - Générateur de vapeur - 100 % INOX - Pression vapeur de 4 à 7 bars - 4 kW - 5,6 kg/h
Chaudière INOX 304 + circuit eau + vapeur 100% INOX 304
- Capacité 5 L - TRI 400 volts + N
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pression possible 0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars avec kit réduction de pression (option)
 		5/6 sem.
25267 MA 6 - Générateur de vapeur - 100 % INOX - Pression vapeur de 4 à 7 bars - 6 kW - 8,4 kg/h
Chaudière INOX 304 + circuit eau + vapeur 100% INOX 304
- Capacité 5 L - TRI 400 volts + N
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pression possible 0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars avec kit réduction de pression (option)
 		En stock
35671 SUPPORT générateur vapeur pour MA6 ou MA16
En acier noir 		En stock

GENERATEUR VAPEUR MA 16 - 10 à 25 kg/h - 4 à 7 bars

Générateur de vapeur MA 16 - Pression vapeur 4 à 7 bars
Puissance chauffe possibles : 6,9 Kw - 9 Kw -12 Kw - 15 Kw - 18 Kw
Corps de chauffe vapeur possibles : ACIER , INOX 304 alimentaire + LAITON ou 100 % INOX 304 alimentaire
- Alimentation sur réseau d'eau (3 et 7 bars) ou sur réservoir externe (7 bars)
- NON SOUMIS à inspections périodiques par organisme certifié
- NON SOUMIS à présence humaine permanente- - TRI 400 V + N

GENERATEUR VAPEUR MA 16 - 10 à 25 kg/h - 4 à 7 bars
Référ. Désignation Quantite Délai
26617 MA 16 - Vapeur industrielle - Pression vapeur 3 bars
Corps de chauffe en ACIER - Circuit EAU laiton + acier
- Capacité 16 L - TRI 400 volts +N
Puissance définir la commande 7,10,12,15,18 KW
- alimentation sur réseau eau uniquement avec pression mini 3 bars 		5/6 sem.
28418 MA 16 - Vapeur industrielle - Pression vapeur de 4 à 7 bars
Corps de chauffe en ACIER - Circuit EAU laiton + acier
- Capacité 16 L - TRI 400 volts +N
Puissance définir la commande 7,10,12,15,18 KW
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pression possible 0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars avec kit réduction de pression (option) 		5/6 sem.
26688 MA 16 - Générateur de vapeur - INOX + laiton - 4 à 7 bars
Corps de chauffe en INOX 304 - Circuit eau LAITON
- Capacité 16 L - TRI 400 volts +N
Puissance définir la commande 7,10,12,15,18 KW
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pression possible 0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars avec kit réduction de pression (option) 		En stock
26635 MA 16 - Générateur de vapeur - 100 % INOX - 4 à 7 bars
Corps de chauffe en INOX 304 - Circuite EAU + VAPEUR tout INOX 304
- Capacité 16 L - TRI 400 volts +N
Puissance définir la commande 7,10,12,15,18 KW
- Raccordement sur réseau eau ou sur réservoir externe (option)
 		5/6 sem.
35671 SUPPORT générateur vapeur pour MA6 ou MA16
En acier noir 		En stock

GENERATEUR VAPEUR MA 18 Mobile - 10 à 25 kg/h - 1 à 6 bars

Générateur de vapeur MA 18 compact Mobile
- Pression vapeur 6 bars - ajustable avec kit réduction de pression
- 230V mono ou TRI 400 V -avec ou sans pompe
- Alimentation sur réseau d'eau (3 et 6 bars) ou sur réservoir externe (6 bars) - NON SOUMIS à inspections périodiques par organisme certifié
- NON SOUMIS à présence humaine permanente

GENERATEUR VAPEUR MA 18 Mobile - 10 à 25 kg/h - 1 à 6 bars
Référ. Désignation Quantite Délai
25530 MA 18 MOBILE 6 bars INOX - Nettoyage, dégraissage
Vapeur sèche 6 bars 170 °C
Doit être raccordé au réseau d'eau 		6/8 semaines
25533 MA 18 MOBILE 6 bars INOX + réservoir 20 litres - Nettoyage dégraissage
Vapeur sèche 6 bars 170 °C
Autonome avec réservoir d'eau de 20 litres. 		6/8 semaines
26002 MA 18 MOBILE 6 bars 100% INOX + réservoir 20 litres INOX - Nettoyage, dégraissage
Chaudière INOX + circuit eau + vapeur 100% INOX
Vapeur 6 bars 170 °C
Autonome avec réservoir d'eau de 20 litres. 		6/8 semaines

GENERATEUR VAPEUR MA 24 - 10 à 33 kg/h - 1 à 7 bars

Générateur de vapeur MA 24 -- Pression vapeur 4 à 7 bars
Puissance chauffe 22 kw avec 3 niveaux de puissance - débit vapeur 30 kgs/heure
Corps de chauffe vapeur possibles : ACIER , INOX 304 alimentaire + LAITON ou 100 % INOX 304 alimentaire
- Alimentation sur réseau d'eau (3 et 8,5 bars) ou sur réservoir externe (8,5 bars)
- NON SOUMIS à inspections périodiques par organisme certifié
- NON SOUMIS à présence humaine permanente- - TRI 400 V + N

GENERATEUR VAPEUR MA 24 - 10 à 33 kg/h - 1 à 7 bars
Référ. Désignation Quantite Délai
26812 Ma 24 - Vapeur industrielle ACIER - Pression vapeur de 7 bars - 22 kW - 30 kg/h
Corps de chauffe en ACIER - Circuit EAU laiton + acier
- Capacité 24 L - TRI 400 volts +N - 22 KW (15 + 7 kW = 2 niveaux de puissance)
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pression possible 0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars avec kit réduction de pression (option) 		7/8 sem.
A confirmer
26695 Ma 24 - Générateur de vapeur CU+INOX Pression vapeur de 7 bars - 22 kW - 30 kg/h
Chaudière corps de chauffe INOX 304 et circuit eau CUIVRE
- Capacité 24 L - TRI 400 volts +N - 22 KW (15 + 7 kW = 2 niveaux de puissance)
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pression possible 0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars avec kit réduction de pression (option) 		7/8 sem.
A confirmer
26694 Ma 24 - Générateur de vapeur - 100 % INOX 304 - Pression vapeur de 7 bars
Chaudière avec corps de chauffe 100% INOX 304 et circuit eau + vapeur 100% INOX 304
- Capacité 24 L - TRI 400 volts +N - 22 KW (15 + 7 kW = 2 niveaux de puissance)
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pression possible 0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars avec kit réduction de pression (option) 		7/8 sem.
A confirmer
35670 SUPPORT générateur vapeur MA24
En acier noir 		En stock

GENERATEURS DE VAPEUR - 0,5 bar

GENERATEUR VAPEUR MA 18 compact - 10 à 25 kg/h - 0,5 bar

Générateur de vapeur MA 18 compact
- Pression vapeur 7 bars - ajustable avec kit réduction de pression
- 230V mono ou TRI 400 V -avec ou sans pompe
- Alimentation sur réseau d'eau (3 et 6 bars) ou sur réservoir externe (6 bars) - NON SOUMIS à inspections périodiques par organisme certifié
- NON SOUMIS à présence humaine permanente

GENERATEUR VAPEUR MA 18 compact - 10 à 25 kg/h - 0,5 bar
Référ. Désignation Quantite Délai
25564 MA 18 - 0 à 0,2 bars - INOX - 10 KW
Corps de chauffe en INOX 304 - Circuit EAU laiton
- Capacité 16 L - TRI 400 volts +N
Puissance définir la commande 7,10,12,15,18 KW
- Alimentation sur réseau eau uniquement avec pression mini 3 bars 		5/6 sem.
32233 SUPPORT générateur vapeur MA18
En acier noir 		En stock

OPTIONS ELECTRIQUES GENERATEUR DE VAPEUR

Option armoire électrique séparée

Option armoire électrique séparée
Référ. Désignation Choix Délai
26605 OPTION armoire électrique séparée pour MA24 - MA60
L'armoire séparée permet des raccordements extérieurs déportés : marche, alarme, arrêt urgence
Cela permet aussi d'ajouter des options : contrôle température ou humidité d'une zone externe
Obligatoire si la Temp ambiante du local chaudière est supérieure à 30°C
Circuit de commande 24V 		7/8 sem.
A confirmer
OPTION INFO : Surpression vapeur
Par contact sec - 		7/8 sem.
A confirmer
OPTION INFO : Basse pression vapeur
Par contact sec - 		7/8 sem.
A confirmer
OPTION INFO : pression vapeur conforme
Par contact sec - 		7/8 sem.
A confirmer
OPTION DEMARRAGE par votre automate
Bornier de raccordement permettant de connecter votre automate 		7/8 sem.
A confirmer
OPTION STOP par votre automate
Bornier de raccordement permettant de connecter votre automate 		7/8 sem.
A confirmer

REGULATION de TEMPERATURE ou D'HUMIDITE

Comprenant:
Permet de réguler la température en actionnant le chauffage (électrovanne gaz /vapeur ou contacteur electrique ) - 2 thermostats numériques avec réglage de température au degré près
- Affichage température et réglage température
- Avec 2 sondes de température PT100 - IP68 - longueur 12 mètres
230 Volts ou 12/24 Volts

REGULATION de TEMPERATURE ou D'HUMIDITE
Référ. Désignation Choix Dispo
OPTREGHUM OPTION régulation d'hygrométrie (humidité) dans enceinte
Permet de gérer la quantité de vapeur injecter dans une zone ou il faut contrôler le degré d'humidité
Avec régulateur électronique et sonde de mesure d'humidité + électrovanne vapeur 		7/8 sem.
A confirmer
OPTREGTEMP OPTION régulation de température zone
Permet de gérer la quantité de vapeur injecter dans une zone ou il faut contrôler la température
Avec régulateur électronique et sonde de mesure de température + électrovanne vapeur 		7/8 sem.
A confirmer

Kits de raccordement électriques

Promongateurs ou adaptateurs de raccordement electriques

Kits de raccordement électriques
Référ. Désignation Quantite Prix H.T. Dispo
30984 Rallonge 5 mètres TRI 400V + N +T - 32 A- 22 kW maxi
Complete le câble de raccordement
avec câble HO7RN-F - 400 volts - CEE
32A- 5 pôles 5G6 mm² 		189 € En stock
30985 Rallonge 10 mètres TRI 400V + N +T - 32 A - 22 kW maxi
Complète le câble de raccordement
avec câble HO7RN-F - 400 volts - CEE
32A- 5 pôles 5G6 mm² 		189 € En stock
30988 Adaptateur TRI 400V + N +T vers TRI 400V + N +T plexo 32A - 22 KW maxi
Cable de 1 mètre avec
1 prise femelle TRI 5 pôles rouge + 1 Prise male TRI 5 pôles Plexo grise 		99 € En stock
30989 Adaptateur TRI 400V + N +T vers MONO 230 V 16 A - 3,5 kW maxi
Cable de 1 mètre avec
1 prise femelle TRI 5 pôles rouge + 1 Prise male MONO 230 V Plexo grise 		119 € En stock

Câbles de raccordement générateur vapeur

Permet de connecter le generateur de vapeur à une prise murale

Câbles de raccordement générateur vapeur
Référ. Désignation Quantite Dispo
33334 Cable de raccordement 5 mètres avec Prise mâle Mono 230V-16A-max 3500 w
Avec câble HO7RN- 230V + prise male CEE
3 pôles 		En stock
33454 Cable de raccordement 5 mètres avec Prise mâle TRI 400V + N +T-16A- 11 KW maxi
Avec câble HO7RN-F - 400 volts - + prise male CEE
5 pôles 5G6 mm² 		En stock
30986 Cable de raccordement 5 mètres avec Prise mâle TRI 400V + N +T-32A- 22 KW maxi
Avec câble HO7RN-F - 400 volts - + prise male CEE
5 pôles 5G6 mm² 		En stock
33349 Cable de raccordement 5 mètres avec Prise mâle TRI 400V + N +T-6- 43 KW maxi
Avec câble HO7RN-F - 400 volts - + prise male CEE
5 pôles 5G6 mm² 		En stock
30987 Cable de raccordement 10 mètres avec Prise mâle TRI 400V + N +T-32A- 22 KW maxi
Avec câble HO7RN-F - 400 volts - + prise male CEE
5 pôles 5G6 mm² 		En stock
31724 Cable de raccordement 15 mètres avec Prise mâle TRI 400V + N +T-32A- 22 KW maxi
Avec câble HO7RN-F - 400 volts - + prise male CEE
5 pôles 5G6 mm² 		En stock
31725 Cable de raccordement 20 mètres avec Prise mâle TRI 400V + N +T-32A- 22 KW maxi
Avec câble HO7RN-F - 400 volts - + prise male CEE
5 pôles 5G6 mm² 		En stock

REGULATION PRESSION et DEBIT VAPEUR

REGLAGE de la PRESSION VAPEUR en aval (et/ou de la TEMPERATURE VAPEUR )

Permet le réglage manuel de la pression vapeur et de la température vapeur
Réglage externe indépendant du réglage interne du générateur de vapeur
Se raccorde en aval du generateur de vapeur - pression amont entre 4 à 10 bars
Permet aussi de mainteneir la pression de la réserve vapeur du générateur vapeur
La variation de pression aval est proportionnelle aux variations de pression amont
Pour une meilleure précision le débit du generateur de vapeur doit être tres supérieur au besoin et prevoir une double réduction

REGLAGE de la PRESSION VAPEUR en aval (et/ou de la TEMPERATURE VAPEUR )
Référ. Désignation Quantite Délai
32880 Pression vapeur réglable entre 0,2 à 1 bar - 25 à 55 kg/heure - - Diamètre intérieur20
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes vapeur inox + Mano aval - non compris soupape de sécurité pour aval 		En stock
32881 Pression vapeur réglable entre 0,2 à 1 bar - 35 à 90 kg/heure - - Diamètre intérieur25
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes vapeur inox + Mano aval - non compris soupape de sécurité pour aval 		En stock
32882 Pression vapeur réglable entre 0,5 à 4 bars - 55 à 121 kg/heure - - Diamètre intérieur20
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes vapeur inox + Mano aval - non compris soupape de sécurité pour aval 		En stock
32883 Pression vapeur réglable entre 0,5 à 4 bars - 90 à 204 kg/heure - - Diamètre intérieur25
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes vapeur inox + Mano aval - non compris soupape de sécurité pour aval 		En stock
37437 Pression vapeur réglable entre 3,5 à 10 bars - 120 à 275 kg/heure - - Diamètre intérieur20
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes vapeur inox + Mano aval - non compris soupape de sécurité pour aval 		En stock
37436 Pression vapeur réglable entre 3,5 à 10 bars - 200 à 460 kg/heure - - Diamètre intérieur25
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes vapeur inox + Mano aval - non compris soupape de sécurité pour aval 		En stock
32879 Pression vapeur réglable entre 1 et 6 bars - 134 kg/heure - - Diamètre intérieur15
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes vapeur inox + Mano aval - non compris soupape de sécurité pour aval 		En stock
32874 Pression vapeur réglable entre 1 et 6 bars - 465 kg/heure - - Diamètre intérieur20
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes vapeur inox + Mano aval - non compris soupape de sécurité pour aval 		En stock
32876 Pression vapeur réglable entre 1 et 6 bars - 562 kg/heure - - Diamètre intérieur25
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes vapeur inox + Mano aval - non compris soupape de sécurité pour aval 		En stock

REGLAGE DE PRESSION avec régulation de pression automatique (et/ou de la TEMPERATURE VAPEUR )

Permet un réglage de la pression vapeur par réduction de la pression en sortie du générateur (et donc de la température de la vapeur)
Réglage externe de la pression vapeur indépendant du réglage interne de pression du générateur de vapeur
Se raccorde en aval du generateur de vapeur - pression amont maxi 16 bars
La pression aval est mesurée et la motorisation réajuste pour maintenir la pression vapeur aval déterminée

REGLAGE DE PRESSION avec régulation de pression automatique (et/ou de la TEMPERATURE VAPEUR )
Référ. Désignation Choix Délai
Réduction/réglage de pression motorisé pour une régulation automatique de pression vapeur
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes vapeur inox + Mano aval - non compris soupape de sécurité pour aval 		variable
Séparateur récupérateur de condensats
Complete le réducteur de pression motorisé 		variable

DEBITMETRE VAPEUR aiguille

Le débitmètre vapeur s'insère sur le circuit de distribution vapeur
- Permet de mesurer : Le débit vapeur instantané a vec une qiguille
- Options : detecteurs de seuil, sortie 4/20 Ma, cumul debit vapeur avec affichage numérique
- Options : bus de liaison - revêtement ALU ou INOX ou tout inox, ATEX,FM, NEPSI

DEBITMETRE VAPEUR aiguille
Référ. Désignation Choix Délai
36364 DEBITMETRE mesure débit vapeur instantané
Affichage par aiguille du débit vapeur instantané
Précision 1,6 % - taraudé DN15 - Boîtier ALU peint bicouche époxy
Ne nécessite pas d'alimentation électrique 		5/6 sem.
37327 Option : Corps débitmètre en INOX
Boitier INOX 316 en remplacement du boîtier ALU 		5/6 sem.
24601 Option : 1 détection de seuil
Bas débit - Avec 1 contact sec lié à 1 débit bas - 24VAC 		5/6 sem.
24602 Option : 2 détections de seuil
Haut et bas débit - Avec 2 contacts secs lés à 2 débits - 24VAC 		5/6 sem.
37324 Option : Signal 4/20 Ma + protocole HART
Sortie signal 4/20 Ma proportionnel au débit vapeur - 24VAC 		5/6 sem.
24618 4 Options incluses : Affichage numérique débit vapeur cumulé + débit instantané + sortie 4/20 mA + sortie impulsions + 2 détections de seuil
Affichage numérique LCD du débit vapeur cumulé et du débit vapeur instantané
( complète l'indication par aiguille de débit instantané) - RAZ-marche-arrêt du compteur
+ Sortie signal 4/20 Ma proportionnelle au débit vapeur
+ Sortie impulsions pour automate (nbre d'impulsions lié au débit)
Haut et bas débit - Avec 2 contacts secs liés à 2 débits - 24VAC 		5/6 sem.
37625 Option : Fundation Fieldbus
Permet de communiquer avec automate 		5/6 sem.
37626 Option : Profilbus PA
Permet de communiquer avec automate 		5/6 sem.
Option : homologué ATEX 5/6 sem.

VANNE DE REGLAGE du DEBIT VAPEUR motorisée électrique - 180°C

Permet de regler le débit vapeur en fonction d'un signal 0-10V ou 2-10V ou 0-20 mA ou recopie 4-20 Ma
Ce signal peut provenir d'un débimètre vapeur ....
Vanne à sphère en V avec corps et sphère en INOX - Entrée et sorties taraudées 1/2" à 1,5"
Avec coefficient de débit vapeur permettant un debit de 0 à 100 %
Servomoteur 24 V AC/DC ou 230 V AC - 30°C à 220 °C

VANNE DE REGLAGE du DEBIT VAPEUR motorisée électrique - 180°C
Référ. Désignation Quantite Délai

VANNE DE REGULATION du DEBIT VAPEUR motorisée électrique 190 °C

Permet de reguler le débit vapeur en fonction d'un signal 0-10V ou 2-10V ou 0-20 mA ou recopie 4-20 Ma
Ce signal peut provenir d'un débimètre vapeur ....

VANNE DE REGULATION du DEBIT VAPEUR motorisée électrique 190 °C
Référ. Désignation Quantite Délai
VANNE DE REGULATION de débit VAPEUR - ELECTRIQUE
Différents diamètres, débits, 24V à 230 V AC devis sur demande 		7/8 semaines

VANNE DE REGULATION du DEBIT VAPEUR pneumatique (régulation + linéaire que les vannes mototrisées )

Permet de réguler le débit de fluides comme la vapeur avec soupape pneumatique
Pour applications simples et critiques, meilleure précision
Nombreuses configurations possibles : signal 0-10V ou 2-10V ou 0-20 mA …..
Température du fluide de -5°C à + 200 °C -pression maxi 40 bars à 120 °C - Corps de vanne fonte ou inox

VANNE DE REGULATION du DEBIT VAPEUR pneumatique (régulation + linéaire que les vannes mototrisées )
Référ. Désignation Quantite Délai
37907 VANNE DE REGULATION de débit VAPEUR - PNEUMATIQUE
Différents diamètres, débits, 24V à 230 V AC devis sur demande 		7/8 semaines

ELECTROVANNES VAPEUR bronze

Pour fonctionnement intensif - modele pneumatique avec commande electrique Nécessite electrovanne de pilotage 24V AC ou CC ou 230VAC et platine pose

ELECTROVANNES VAPEUR bronze
Référ. Désignation Quantite Délai
28555 ELECTROVANNE VAPEUR bronze pneumatique - 1/2"
PTFE 180°C - F/F Corps bronze - usage intensif
Nécessite électrovanne de pilotage et air comprimé 		15 jours
31911 ELECTROVANNE VAPEUR bronze pneumatique - 3/4"
PTFE 180°C - F/F Corps bronze - usage intensif
Nécessite électrovanne de pilotage et air comprimé 		15 jours
23899 ELECTROVANNE VAPEUR bronze pneumatique - 1"
PTFE 180°C - F/F Corps bronze - usage intensif
Nécessite électrovanne de pilotage et air comprimé 		15 jours
30542 ELECTROVANNE pilotage Namur 1/4" - 24V AC
nécessaire pour électrovannes bronze ou inox 		15 jours
31912 PLATINE Namur - 230V AC
complète électrovanne de pilotage 		15 jours

ELECTROVANNES VAPEUR INOX

Pour fonctionnement intensif - modele pneumatique avec commande electrique Nécessite electrovanne de pilotage 24V AC ou CC ou 230VAC et platine pose

ELECTROVANNES VAPEUR INOX
Référ. Désignation Quantite Délai
30780 ELECTROVANNE VAPEUR INOX pneumatique - 1/2"
- PTFE 180°C - F/F - Corps et clapet INOX
Nécessite électrovanne de pilotage et air comprimé 		15 jours
24388 ELECTROVANNE VAPEUR INOX pneumatique - 3/4"
- PTFE 180°C - F/F - Corps et clapet INOX
Nécessite électrovanne de pilotage et air comprimé 		15 jours
ELECTROVANNE VAPEUR INOX pneumatique - 1"
- PTFE 180°C - F/F - Corps et clapet INOX
Nécessite électrovanne de pilotage et air comprimé 		15 jours
30542 ELECTROVANNE pilotage Namur 1/4" - 24V AC
nécessaire pour électrovannes bronze ou inox 		15 jours
31912 PLATINE Namur - 230V AC
complète électrovanne de pilotage 		15 jours

RESEAU VAPEUR

Kit VAPEUR CULINAIRE 3A norme FDA

Ce kit s'ajoute à la sortie du generateur de vapeur
permet d'améliorer la qualité de la vapeur : vapeur culinaire 3A

Kit VAPEUR CULINAIRE 3A norme FDA
Référ. Désignation Choix Délai
35570 Kit amélioration qualité vapeur 22 kg/h à 3 bars/52 kg/h à 9 bars - 3/8" - Diamètre intérieur 10
fabriqué en INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.
35566 Kit amélioration qualité vapeur 40 kg/h à 3 bars/85 kg/h à 9 bars - 1/2" - Diamètre intérieur 15
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
En stock
35569 Kit amélioration qualité vapeur 53 kg/h à 3 bars / 125 kg/h à 9 bars - 3/4" - Diamètre intérieur 20
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.
35563 Kit amélioration qualité vapeur 68 kg à 3 bars / 160 kg/h à 9 bars - 1" - Diamètre intérieur 25
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
En stock
35565 Kit amélioration qualité vapeur 100 kg à 3 bars / 230 kg/h à 9 bars - 1"1/4 - Diamètre intérieur 32
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.
35564 Kit amélioration qualité vapeur 145 kg/h à 3 bars / 340 kg/h à 9 bars - 1"1/2 - Diamètre intérieur 38
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.
35567 Kit amélioration qualité vapeur 212 kg/h à 3 bars / 495 kg/h à 9 bars - 2" - Diamètre intérieur 50 - Taille 0072
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.
35568 Kit amélioration qualité vapeur 212 kg/h à 3 bars / 495 kg/h à 9 bars - 2" - Diamètre intérieur 50 - Taille 0108
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.

MANOMETRES VAPEUR

Le manomètre permet de mesurer la pression vapeur, la valeur est exprimée en BARS.
Boîtier INOX - vitre verre sécurit - TS - 0 à 100 °C
Nécessite une siphon spécifique (livré avec le kit)

MANOMETRES VAPEUR
Référ. Désignation Choix Délai
31824 Kit manomètre vapeur -1 à 1 bar
Permet de mesurer la pression vapeur après réglage pression
Manomètre à aiguille INOX diamètre 100 mm + siphon vapeur + vanne isolement vapeur inox + raccords inox 		En stock
31469 Kit manomètre vapeur 0 à 1,6 bars
Permet de mesurer la pression vapeur après réglage pression
Manomètre à aiguille INOX diamètre 100 mm + siphon vapeur + vanne isolement vapeur inox + raccords inox 		En stock
31468 Kit manomètre vapeur 0 à 6 bars
Permet de mesurer la pression vapeur après réglage pression
Manomètre à aiguille INOX diamètre 100 mm + siphon vapeur + vanne isolement vapeur inox + raccords inox 		En stock
32011 Kit manomètre vapeur 0 à 10 bars
Permet de mesurer la pression vapeur après réglage pression
Manomètre à aiguille INOX diamètre 100 mm + siphon vapeur + vanne isolement vapeur inox + raccords inox 		En stock

THERMOMETRES VAPEUR

Le thermomètre permet de mesurer la termpérature de la vapeur exprimée en degrés Celsius
TS : -30°C à 200°C - Boîtier INOX -précision 2%
raccord 1/2" inox

THERMOMETRES VAPEUR
Référ. Désignation Choix Délai
31484 Kit thermomètre vapeur 0 à 160 °C
Permet de mesurer la pression vapeur après réglage pression
Manomètre à aiguille INOX diamètre 100 mm + siphon vapeur + vanne isolement vapeur inox + raccords inox 		En stock
32053 Kit thermomètre vapeur 0 à 200 °C
Permet de mesurer la pression vapeur après réglage pression
Manomètre à aiguille INOX diamètre 100 mm + siphon vapeur + vanne isolement vapeur inox + raccords inox 		En stock

FLEXIBLE VAPEUR INOX 10 bars

Flexible vapeur inox avec raccords coniques inox

FLEXIBLE VAPEUR INOX 10 bars
Référ. Désignation Quantite Délai
37976 Flexible vapeur onduleux INOX 316L Mâle/Femelle - 1/2' - 1 mètre Avec gaine isolante 8/10 jours
37978 Flexible vapeur onduleux INOX 316L Mâle/Femelle - 1/2' - 2 mètres Avec gaine isolante 8/10 jours
37979 Flexible vapeur onduleux INOX 316L Mâle/Femelle - 1/2' - 3 mètres Avec gaine isolante 8/10 jours
37980 Flexible vapeur onduleux INOX 316L Mâle/Femelle - 3/4' - 1 mètre Avec gaine isolante 8/10 jours
37981 Flexible vapeur onduleux INOX 316L Mâle/Femelle - 3/4' - 2 mètres Avec gaine isolante 8/10 jours
37982 Flexible vapeur onduleux INOX 316L Mâle/Femelle - 3/4' - 3 mètres Avec gaine isolante 8/10 jours
37983 Flexible vapeur onduleux INOX 316L Mâle/Femelle - 1' - 1 mètre Avec gaine isolante 8/10 jours
37984 Flexible vapeur onduleux INOX 316L Mâle/Femelle - 1' - 2 mètres Avec gaine isolante 8/10 jours
37985 Flexible vapeur onduleux INOX 316L Mâle/Femelle - 1' - 3 mètres Avec gaine isolante 8/10 jours

ISOLATION THERMIQUE tuyauteries

Pour limiter les pertes d'énergie et pour protéger des brulures les utilisateurs
L'isolant thermique enveloppe la tuyauterie vapeur

ISOLATION THERMIQUE tuyauteries
Référ. Désignation Quantite Délai
35741 Isolant tuyau vapeur diamètre 21 mm (1/2") - Le mètre
pour tuyau diametre exterieur 21 mm (1/2') longueur 1 mètre - epaisseur 40 mm avec film alu extérieur 		15 jours
35744 Coude 90 °C Isolant tuyau vapeur diamètre 21 mm (1/2")
pour tuyau diametre exterieur 21 mm (1/2') epaisseur 40 mm - avec film alu extérieur 		15 jours
35742 Isolant tuyau vapeur diamètre 28 mm (3/4") - Le mètre
pour tuyau diametre exterieur 28 mm (3/4') longueur 1 mètre - epaisseur 40 mm avec film alu extérieur 		15 jours
35745 Coude 90 °C Isolant tuyau vapeur diamètre 28 mm (3/4")
pour tuyau diametre exterieur 28 mm (3/4') epaisseur 40 mm - avec film alu extérieur 		15 jours
35743 Isolant tuyau vapeur diamètre 35 mm (1") - Le mètre
pour tuyau diametre exterieur 35 mm (1') longueur 1 mètre - epaisseur 40 mm avec film alu extérieur 		15 jours
35746 Coude 90 °C Isolant tuyau vapeur diamètre 35 mm (1")
pour tuyau diametre exterieur 35 mm (1') epaisseur 40 mm - avec film alu extérieur 		15 jours
2379 Ruban Adhésif Métallique
Rouleau 50 mètres 		En stock

Vanne 1/4 de tour VAPEUR 200° - Inox 316 - Femelle/Femelle - 714

VANNE INOX 1/4 de tour - haute température et vapeur maxi 11 bars
1/4' Femelle/ Femelle - 2 Pièces - ATEX - INOX- De -20 °C à + 200°C
Pression maxi admissible: 63 bars

Vanne 1/4 de tour VAPEUR 200° - Inox 316 - Femelle/Femelle - 714
Réf. Désignation Diamètre E/S Quantite Prix H.T. Dispo
30992 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 1/4" - - Diamètre intérieur 8
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		1/4 " F/F 52 € 5/6 jours
33328 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 3/8" - - Diamètre intérieur 12
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		1/4 " F/F 52 € 5/6 jours
30993 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 1/2" - - Diamètre intérieur 15
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		1/2 " F/F 56 € 5/6 jours
32157 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 3/4" - - Diamètre intérieur 20
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		3/4 " F/F 74 € 5/6 jours
32221 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 1" - - Diamètre intérieur 25
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		1 " F/F 106 € 5/6 jours
32877 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 1" 1/4 - - Diamètre intérieur 32
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		1 1/4 " F/F 177 € 5/6 jours
32878 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 1" 1/2 - - Diamètre intérieur 40
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		1 1/2 " F/F 258 € 5/6 jours

EQUIPEMENT COMPLEMENTAIRE pour GENERATEURS de VAPEUR

SUPPORTS MOBILES pour GENERATEURS DE VAPEUR

SUPPORTS MOBILES pour GENERATEURS DE VAPEUR
Référ. Désignation Quantite Délai
37148 CADRE support pour générateur vapeur MA16-MA6-GBA
Avec 4 roues diamètre 80 mm axe inox 		7/8 sem.
A confirmer
37147 CADRE support pour générateur vapeur MA24
Avec 4 roues diamètre 80 mm axe inox 		7/8 sem.
A confirmer
37150 CADRE support INOX pour générateur vapeur MA24 + adoucisseur
Avec 4 roues axe inox 		7/8 sem.
A confirmer
37149 CADRE support pour générateur vapeur MA60
Avec 4 roues diamètre 125 axe inox 		7/8 sem.
A confirmer
37151 CADRE support INOX pour générateur vapeur MA60 + adoucisseur 1200 x 800 mm
Avec 4 roues axe inox 		7/8 sem.
A confirmer
37152 CADRE support INOX pour générateur vapeur MA60 + adoucisseur 1200 x 1200 mm
Avec 4 roues axe inox 		7/8 sem.
A confirmer
37153 CADRE support INOX pour générateur vapeur MA60 + adoucisseur 1200 x 1800 mm
Avec 4 roues axe inox 		7/8 sem.
A confirmer

SUPPORTS pour GENERATEURS DE VAPEUR

SUPPORTS pour GENERATEURS DE VAPEUR
Référ. Désignation Quantite Délai
35671 SUPPORT générateur vapeur pour MA6 ou MA16
En acier noir 		En stock
32233 SUPPORT générateur vapeur MA18
En acier noir 		En stock
35670 SUPPORT générateur vapeur MA24
En acier noir 		En stock

Traitement d'eau (obligatoire sauf si eau douce : Ardèche, Bretagne : voir carte )

Adoucisseurs simples pour générateurs de vapeur usage résidentiel
- Dimensionner l'adoucisseur en fonction de la puissance du générateur de vapeur
- Les accessoires marqués d'un * sont déjà inclus dans le kit quiétude

Traitement d'eau (obligatoire sauf si eau douce : Ardèche, Bretagne : voir carte )
Référ. Désignation Quantite Prix H.T. Si achat Gén. Dispo
26134 *Adoucisseur volumétrique GYX 12
(pour générateurs 6 <--> 30 KW)
Hauteur 65 cm x prof 43 cm x larg. 29 cm - poids vide 15 kg
- PRATIQUE : régénération automatique intelligente
- Traite 1680 Litres d'eau à 30°F
Capacité Sel : 25 Kg 		1190 € 990 € En stock
30450 Adoucisseur volumétrique GYX 17
(pour générateurs 20 <--> 60 KW)
Hauteur 112 cm x prof 50 cm x larg. 32 cm - poids vide 32 kg
- PRATIQUE : régénération automatique intelligente
- Traite 3360 Litres d'eau à 30°F
Capacité Sel : 50 Kg 		1316 € 1190 € En stock
30451 Adoucisseur volumétrique PRO L32V
Usage intensif ou industriel
Colonne adoucisseur : Hauteur 130 cm x diam 22 cm - 27 kg
+ Bac à sel séparé 48x66 cm - 22 litres de résine
- PRATIQUE : régénération automatique intelligente
- Traite 4400 Litres d'eau à 30°F - Capacité 80 kg de sel
2416 € En stock
31648 Adoucisseur volumétrique PRO L50V
Usage intensif ou industriel
Colonne adoucisseur : Hauteur 130 cm x diam 27 cm - 40 kg
+ Bac à sel séparé 55 x 81 cm - 35 litres de résine
- PRATIQUE : régénération automatique intelligente
- Traite 7000 Litres d'eau à 30°F ou 10500 lires à 20 °F
Capacité Sel : 100 Kg 		2466 € En stock
31742 Option adoucisseur pré programmé
Adoucisseur programmé par avance avec vos caractéristiques 		190 € En stock
24180 *Kit raccordement au réseau d'eau + protection
Permet de raccorder le générateur au réseau d'eau
KIT raccordement comprenant : 3 flexibles - raccords
- antiretour - limiteur pression - filtre anti-boue - antitartre 		239 € En stock
25281 SEL pour adoucisseur - 10 Kg
Sac de 10 kg 		15 € En stock
OPTSEL SEL pour adoucisseur - 25 Kg
Sac de 25 kg 		25 € En stock
30226 Kit de mesure taux de calcaire dans l'eau
avec réactif 		45 € En stock

OPTIONS Générateur de vapeur MA6-MA16-MA24

OPTIONS Générateur de vapeur MA6-MA16-MA24
Référ. Désignation Quantite Délai
30191 Réservoir d'eau 45 litres
Pour stockage eau 		En stock
30466 Réservoir d'eau 83 litres
Pour stockage eau 		En stock

PURFE DES CONDENSATS

Dans un echangeur, une double paroi, la vapeur transmet ses calories et se condense en eau tres chaude: condensats
Ce kit permet de séparer les condensats en sortie d'echangeur vapeur
Les condensas seront ensuite renvoyés à la bâche à eau pour être ensuite rechauffés et réinjectés dans la chaudière

PURFE DES CONDENSATS
Référ. Désignation Quantite Délai
30116 OPTION : Kit PURGE condensats FONTE vapeur industrielle - 1/2" - - Diamètre intérieur15
a raccorder en sortie d échangeur ou double enveloppe
Corps FONTE - mécanisme interne INOX - Complet avec 2 vannes, AR, voyant passage
Débit maxi 100 kg/heure de vapeur 		En stock
25637 OPTION : Kit PURGE condensats INOX vapeur - 1/2" - - Diamètre intérieur15
a raccorder en sortie d échangeur ou double enveloppe
Corps INOX- mécanisme INOX - Complet avec 2 vannes, AR, voyant passage
Débit maxi 100 kg/heure de vapeur 		En stock
26457 OPTION : Kit PURGE condensats INOX vapeur - 3/4" - - Diamètre intérieur20
a raccorder en sortie d échangeur ou double enveloppe
Corps INOX - mécanisme INOX - Complet avec vannes, AR, voyant tout en INOX
Débit maxi 350 kg/heure de vapeur 		En stock
33070 OPTION : Kit PURGE condensats INOX vapeur - 1" - - Diamètre intérieur25
a raccorder en sortie d échangeur ou double enveloppe
Corps INOX - mécanisme INOX - Complet avec vannes, AR, voyant tout en INOX
Débit maxi 1000 kg/heure de vapeur 		En stock

BACHES A EAU (récupération des condensats)

Chauffage vapeur d'un échangeur, d'une cuve double enveloppe : il est économique de récupérer les condensats
Intérêt : Economie d'énergie on récupère de l'eau à 80°, Economie d'eau : circuit fermé , Economie traitement eau adoucie
Circuit fermé : la vapeur se condense en condensats qui sont réinjectés dans le générateur de vapeur pour être retransformés en vapeur

BACHES A EAU (récupération des condensats)
Référ. Désignation Quantite Délai
26599 Bâche eau 45 litres pour MA24
Permet la récupération des condensats
Pour générateur 6 à 22 kW 		1 En stock
30171 Bâche eau 45 litres Tout INOX pour MA24
Permet la récupération des condensats
Pour générateur 6 à 22 kW 		7/8 sem.
A confirmer
KITBACHE Kit raccordement bâche à eau En stock

BALLON DE REFROIDISSEMENT

La règlementation interdit de rejeter dans les réseaux d’égouts des liquides ou vapeur à une température supérieure à 45°C.

BALLON DE REFROIDISSEMENT
Référ. Désignation Quantite Délai
35695 BALLON DE REFROIDISSEMENT 90 litres
Pour refroidissement des eaux de purge et de vidange du générateur de vapeur
Complet avec régulation de température par injection d'eau froide - 230V
- Dim: 500x350xH700mm - poids emballé 50kgs 		7/8 sem.
A confirmer

SKIDS INOX pour GENERATEURS DE VAPEUR

Le SKID est un bâti INOX , mobile avec un chariot élévateur
Permettant d'accueillir (au choix) :
Le generateur de vapeur
Le traitement d'eau avec adoucisseur d'eau
La bâche à eau de récupération des condensats
Le ballon de refroidissement des eaux rejetées
Tous ces éléments sont connectés entre eux et permettent une installation rapide et mobile, prête à l'emploi.

SKIDS INOX pour GENERATEURS DE VAPEUR
Référ. Désignation Quantite Délai
35725 SKID MA24 nu
1 x Châssis support sur pieds permettant d'accueillir (non compris) : le générateur de vapeur , la bâche à eau, le ballon de refroidissement et le traitement d'eau avec adoucisseur d'eau.
- Les connexions entre des éléments
Dimensions : 1650x900 mm 		7/8 sem.
A confirmer
35722 SKID MA60 nu
1 x Châssis support sur pieds permettant d'accueillir (non compris) : le générateur de vapeur , la bâche à eau, le ballon de refroidissement et le traitement d'eau avec adoucisseur d'eau.
- Les connexions entre des éléments
Dimensions : 1650x900 mm 		7/8 sem.
A confirmer
35723 SKID MA120 nu
1 x Châssis support sur pieds permettant d'accueillir (non compris) : le générateur de vapeur , la bâche à eau, le ballon de refroidissement et le traitement d'eau avec adoucisseur d'eau.
- Les connexions entre des éléments
Dimensions : 1650x900 mm 		7/8 sem.
A confirmer
35724 SKID MA180 nu
1 x Châssis support sur pieds permettant d'accueillir (non compris) : le générateur de vapeur , la bâche à eau, le ballon de refroidissement et le traitement d'eau avec adoucisseur d'eau.
- Les connexions entre des éléments
Dimensions : 1650x900 mm 		7/8 sem.
A confirmer

2° Raccordement EAU et Traitement d'EAU

Traitement d'eau (obligatoire sauf si eau douce : Ardèche, Bretagne : voir carte )

Adoucisseurs simples pour générateurs de vapeur usage résidentiel
- Dimensionner l'adoucisseur en fonction de la puissance du générateur de vapeur
- Les accessoires marqués d'un * sont déjà inclus dans le kit quiétude

Traitement d'eau (obligatoire sauf si eau douce : Ardèche, Bretagne : voir carte )
Référ. Désignation Quantite Prix H.T. Si achat Gén. Dispo
26134 *Adoucisseur volumétrique GYX 12
(pour générateurs 6 <--> 30 KW)
Hauteur 65 cm x prof 43 cm x larg. 29 cm - poids vide 15 kg
- PRATIQUE : régénération automatique intelligente
- Traite 1680 Litres d'eau à 30°F
Capacité Sel : 25 Kg 		1190 € 990 € En stock
30450 Adoucisseur volumétrique GYX 17
(pour générateurs 20 <--> 60 KW)
Hauteur 112 cm x prof 50 cm x larg. 32 cm - poids vide 32 kg
- PRATIQUE : régénération automatique intelligente
- Traite 3360 Litres d'eau à 30°F
Capacité Sel : 50 Kg 		1316 € 1190 € En stock
30451 Adoucisseur volumétrique PRO L32V
Usage intensif ou industriel
Colonne adoucisseur : Hauteur 130 cm x diam 22 cm - 27 kg
+ Bac à sel séparé 48x66 cm - 22 litres de résine
- PRATIQUE : régénération automatique intelligente
- Traite 4400 Litres d'eau à 30°F - Capacité 80 kg de sel
2416 € En stock
31648 Adoucisseur volumétrique PRO L50V
Usage intensif ou industriel
Colonne adoucisseur : Hauteur 130 cm x diam 27 cm - 40 kg
+ Bac à sel séparé 55 x 81 cm - 35 litres de résine
- PRATIQUE : régénération automatique intelligente
- Traite 7000 Litres d'eau à 30°F ou 10500 lires à 20 °F
Capacité Sel : 100 Kg 		2466 € En stock
31742 Option adoucisseur pré programmé
Adoucisseur programmé par avance avec vos caractéristiques 		190 € En stock
24180 *Kit raccordement au réseau d'eau + protection
Permet de raccorder le générateur au réseau d'eau
KIT raccordement comprenant : 3 flexibles - raccords
- antiretour - limiteur pression - filtre anti-boue - antitartre 		239 € En stock
25281 SEL pour adoucisseur - 10 Kg
Sac de 10 kg 		15 € En stock
OPTSEL SEL pour adoucisseur - 25 Kg
Sac de 25 kg 		25 € En stock
30226 Kit de mesure taux de calcaire dans l'eau
avec réactif 		45 € En stock

TRAITEMENT D'EAU

Un générateur de vapeur doit être obligatoirement alimenté en eau adoucie
L'adoucisseur permet d'éliminer le calcaire dans les régions ou l'eau est dure

TRAITEMENT D'EAU
Référ. Désignation Quantite Délai
26134 *Adoucisseur volumétrique GYX 12
(pour générateurs 6 <--> 30 KW)
Hauteur 65 cm x prof 43 cm x larg. 29 cm - poids vide 15 kg
- PRATIQUE : régénération automatique intelligente
- Traite 1680 Litres d'eau à 30°F
Capacité Sel : 25 Kg 		En stock
30450 Adoucisseur volumétrique GYX 17
(pour générateurs 20 <--> 60 KW)
Hauteur 112 cm x prof 50 cm x larg. 32 cm - poids vide 32 kg
- PRATIQUE : régénération automatique intelligente
- Traite 3360 Litres d'eau à 30°F
Capacité Sel : 50 Kg 		En stock
30451 Adoucisseur volumétrique PRO L32V
Usage intensif ou industriel
Colonne adoucisseur : Hauteur 130 cm x diam 22 cm - 27 kg
+ Bac à sel séparé 48x66 cm - 22 litres de résine
- PRATIQUE : régénération automatique intelligente
- Traite 4400 Litres d'eau à 30°F - Capacité 80 kg de sel
En stock
31648 Adoucisseur volumétrique PRO L50V
Usage intensif ou industriel
Colonne adoucisseur : Hauteur 130 cm x diam 27 cm - 40 kg
+ Bac à sel séparé 55 x 81 cm - 35 litres de résine
- PRATIQUE : régénération automatique intelligente
- Traite 7000 Litres d'eau à 30°F ou 10500 lires à 20 °F
Capacité Sel : 100 Kg 		En stock
31742 Option adoucisseur pré programmé
Adoucisseur programmé par avance avec vos caractéristiques 		En stock
24180 *Kit raccordement au réseau d'eau + protection
Permet de raccorder le générateur au réseau d'eau
KIT raccordement comprenant : 3 flexibles - raccords
- antiretour - limiteur pression - filtre anti-boue - antitartre 		En stock
25281 SEL pour adoucisseur - 10 Kg
Sac de 10 kg 		En stock
OPTSEL SEL pour adoucisseur - 25 Kg
Sac de 25 kg 		En stock
30226 Kit de mesure taux de calcaire dans l'eau
avec réactif 		En stock

VAPEUR SECHE et ULTRA SECHE - SURCHAUFFEURS VAPEUR

KIT VAPEUR SECHE 70 à 98%

Le kit vapeur sèche est passif, il élimine les gouttelettes d'eau en suspension dans la vapeur saturée
- un purgeur vapeur élimine les condensats par une sortie séparée
- Tout en Inox 316 - Efficacité : vapeur sèche à 70 ou 98 % suivant modèles

KIT VAPEUR SECHE 70 à 98%
Référ. Désignation Quantite Délai
24877 Kit vapeur sèche - 1/2" - 70%
Vapeur sèche à 70 % maxi
Entrée et sortie taraudé BSP- 1/2"-DN15- - DN15- Tout INOX
 		En stock
22652 Kit vapeur sèche - 1/2" - 98%
Vapeur sèche à 98 % maxi
Débit 20 kg/h à 1 bar - 80 kg/h à 8 bars
Entrée et sortie taraudé BSP- 1/2"-DN15- - DN15- Tout INOX
 		En stock
24394 Kit vapeur sèche - 3/4" - 98%
Vapeur sèche à 98 % maxi
Débit 30 kg/h à 1 bar - 105 kg/h à 8 bars
Entrée et sortie taraudé BSP- 3/4" -DN20- Tout INOX
 		3 semaines
31825 Kit vapeur sèche - 1" - 98%
Vapeur sèche à 98 % maxi
Débit 50 kg/h à 1 bar - 115 kg/h à 8 bars
Entrée et sortie taraudé BSP- 1" - DN25- Tout INOX
 		3 semaines
32949 Kit vapeur sèche - 1-1/2" - 98%
Vapeur sèche à 98 % maxi
Débit 150 kg/h à 1 bar - 500 kg/h à 8 bars
Entrée et sortie taraudé BSP- 1"1/2 - DN40- Tout INOX
 		3 semaines
33353 Kit vapeur sèche - 2" - 98%
Vapeur sèche à 98 % maxi
Débit 250 kg/h à 1 bar - 900 kg/h à 8 bars
Entrée et sortie taraudé BSP- 2" - DN50- Tout INOX
 		3 semaines

VAPEUR SECHE - VAPEUR 260°C - SURCHAUFFEURS VAPEUR

Le surchauffeur surchauffe la vapeur pour la sécher
- Réglage température vapeur par thermostat mécanique ou numérique entre 100 et 260 °C

VAPEUR SECHE - VAPEUR 260°C - SURCHAUFFEURS VAPEUR
Référ. Désignation temp. MINI Temp. MAXI Quantite Délai
22534 Surchauffeur vapeur SU20
SURCHAUFFEUR VAPEUR SU20 - 1 circuit vapeur INOX avec réglage de température par thermostat mécanique
- Réglage température vapeur entre 50 et 260°C utile 100 à 260 °C
- Température maxi entrée vapeur 180°C
- Entrée/sortie 1/4' - 230V mono - 2 KW - 		100 °C 260 °C 5/6 semaines
35514 Surchauffeur vapeur SU60 - circuit vapeur INOX 304
Boîtier métal peint Blanc - Thermostats mécaniques
- 3 circuits vapeur et 3 réglages de température indépendants
- Réglage température vapeur entre 50 et 260°C - utile 100 à 260 °C
- Températures entrée vapeur entre 100 et 180°C
- Entrée/sortie 1/2"-DN15- - TRI+N+T 400V - 6 KW
100 °C 260 °C 5/6 semaines
35515 Surchauffeur vapeur SU60 - circuit vapeur INOX 304 - régulation numérique
Boîtier métal peint Blanc - Thermostats mécaniques
- 3 circuits vapeur et 3 réglages de température indépendants
- Réglage température vapeur entre 50 et 260°C - utile 100 à 260 °C
- Températures entrée vapeur entre 100 et 180°C
- Entrée/sortie 1/2"-DN15- - TRI+N+T 400V - 6 KW
100 °C 260 °C 1 En stock

VAPEUR SECHE - VAPEUR 300°C - SURCHAUFFEURS VAPEUR

Le surchauffeur sèche et surchauffe la vapeur
- Circuit vapeur tout INOX
- Modèle industriel

VAPEUR SECHE - VAPEUR 300°C - SURCHAUFFEURS VAPEUR
Référ. Désignation Temp. MAXI Quantite Délai
31973 Surchauffeur vapeur sèche SU80 - 50 kg/h
SURCHAUFFEUR VAPEUR SU80
12 - Entrée vapeur 110 °C - Température sortie vapeur maxi 280°C
- Pression vapeur de service maxi 9 bars
- Débit vapeur 50 kg/heure - TRI 400V + N
180°C 5/6 semaines
33293 Surchauffeur vapeur sèche SU90 - 100 kg/h
SURCHAUFFEUR VAPEUR SU90
- Entrée vapeur 110 °C - Température sortie vapeur maxi 300°C
- Pression vapeur de service maxi 9 bars
- Débit vapeur maxi 100 kg/heure - TRI 400V + N
180°C 5/6 semaines

KITS ACCESSOIRES NETTOYEURS VAPEUR

Kits FLEXIBLES VAPEUR + PISTOLETS ou LANCE VAPEUR

160°C maxi Mécanique : la pression vapeur est présente jusqu'à la gâche du pistolet.
- Pistolet avec embout téflon : il évite de rayer les surfaces à nettoyer (exemple : carrosserie auto
- Pistolet avec embout Inox : l'embout est très résistant , fileté pour visser des brosses ou des buses
- Lance vapeur inox : fileté pour visser des brosses ou des buses

Kits FLEXIBLES VAPEUR + PISTOLETS ou LANCE VAPEUR
Référ. Désignation Quantite Prix H.T. si avec nettoy. Dispo
26653 Kit PISTOLET VAPEUR + FLEXIBLE 10 m + Embout TEFLON
Kit Pistolet vapeur fermeture mécanique comprenant :
- 1 flexible vapeur - 1 embout vapeur téflon (évite rayures)
- 1 pistolet vapeur avec raccord tournant - MAXI : 5 bars 159 °C
725 € 616 € En stock
28714 Kit PISTOLET VAPEUR + FLEXIBLE 10 m + Embout INOX porte embout
Kit Pistolet vapeur fermeture mécanique comprenant :
- 1 flexible vapeur - 1 porte embout buse ou brosse 25 cm
- 1 pistolet vapeur avec raccord tournant - MAXI : 5 bars 159 °C
825 € 659 € En stock
26737 Kit LANCE VAPEUR 120 cm + FLEXIBLE 10 m
Kit lance vapeur fermeture mécanique comprenant :
- 1 flexible vapeur - 1 lance vapeur
- 1 pistolet vapeur avec raccord tournant - 160 °C maxi
806 € 706 € En stock
32391 Kit LANCE VAPEUR 200 cm + FLEXIBLE 10 m
Kit lance vapeur fermeture mécanique comprenant :
- 1 flexible vapeur - 1 lance vapeur
- 1 pistolet vapeur avec raccord tournant - MAXI : 5 bars 159 °C
795 € 695 € En stock
32156 Kit LANCE VAPEUR + FLEXIBLE 20 m
Kit lance vapeur fermeture mécanique comprenant :
- 1 flexible vapeur - 1 lance vapeur
- 1 pistolet vapeur avec raccord tournant - MAXI : 5 bars 159 °C
837 € 737 € En stock
28757 Lot de 6 brosses de nettoyage VAPEUR
2 x brosses dures ACIER INOX , 2 brosses douce en PVC et 2 brosses très douces en SOIE
Nécessite un pistolet avec porte embout 25 cm 		119 € 79 € En stock

Kits FLEXIBLES VAPEUR + PISTOLETS ou LANCE VAPEUR à commande électrique

160°C maxi - Le pistolet comprend une gâche mécanique + un interrupteur pour la commande électrique de la vapeur
- Sécurité : après arrêt de l'interrupteur, possibilité de purger la vapeur dans le flexible et la lance
- Pistolet avec embout téflon : il évite de rayer les surfaces à nettoyer (exemple : carrosserie auto
- Pistolet avec embout Inox : l'embout est très résistant , fileté pour visser des brosses ou des buses
- Lance vapeur inox de différentes longueurs

Kits FLEXIBLES VAPEUR + PISTOLETS ou LANCE VAPEUR à commande électrique
Référ. Désignation Quantite Prix H.T. si avec nettoy. Dispo
Kit PISTOLET VAPEUR électrique VAPEUR + FLEXIBLE 10 m+ embout TEFLON
Kit lance vapeur commande électrique comprenant :
- 1 flexible vapeur -1 embout téflon
- 1 pistolet vapeur avec raccord tournant - MAXI : 5 bars 159 °C
- 1 inter pour commande injection produit ou vapeur 		990 € 790 € En stock
28715 Kit PISTOLET VAPEUR électrique VAPEUR + FLEXIBLE 10 m + lance 25 cm INOX
Kit lance vapeur commande électrique comprenant :
- 1 flexible vapeur - 1 porte embout ou brosse longueur 25 cm
- 1 pistolet vapeur avec raccord tournant - MAXI : 5 bars 159 °C
- 1 inter pour commande injection produit ou vapeur 		1040 € 790 € En stock
35466 Kit LANCE VAPEUR 120 cm électrique VAPEUR + FLEXIBLE 10 m
Kit lance vapeur commande électrique comprenant :
- 1 flexible vapeur - 1 lance vapeur
- 1 pistolet vapeur avec raccord tournant - MAXI : 5 bars 159 °C
- 1 inter pour commande injection produit ou vapeur 		1050 € 890 € En stock
28757 Lot de 6 brosses de nettoyage VAPEUR
2 x brosses dures ACIER INOX , 2 brosses douce en PVC et 2 brosses très douces en SOIE
Nécessite un pistolet avec porte embout 25 cm 		119 € 79 € En stock

Veuillez compléter vos informations

Les champs indiqués par une * sont obligatoires
Demande spécifique
Statut *
Informations
Adresse de facturation
Adresse de livraison
Numéro client AURA
Conditions Générales de Ventes
Confidentialité des données clients
Cliquez sur votre choix
